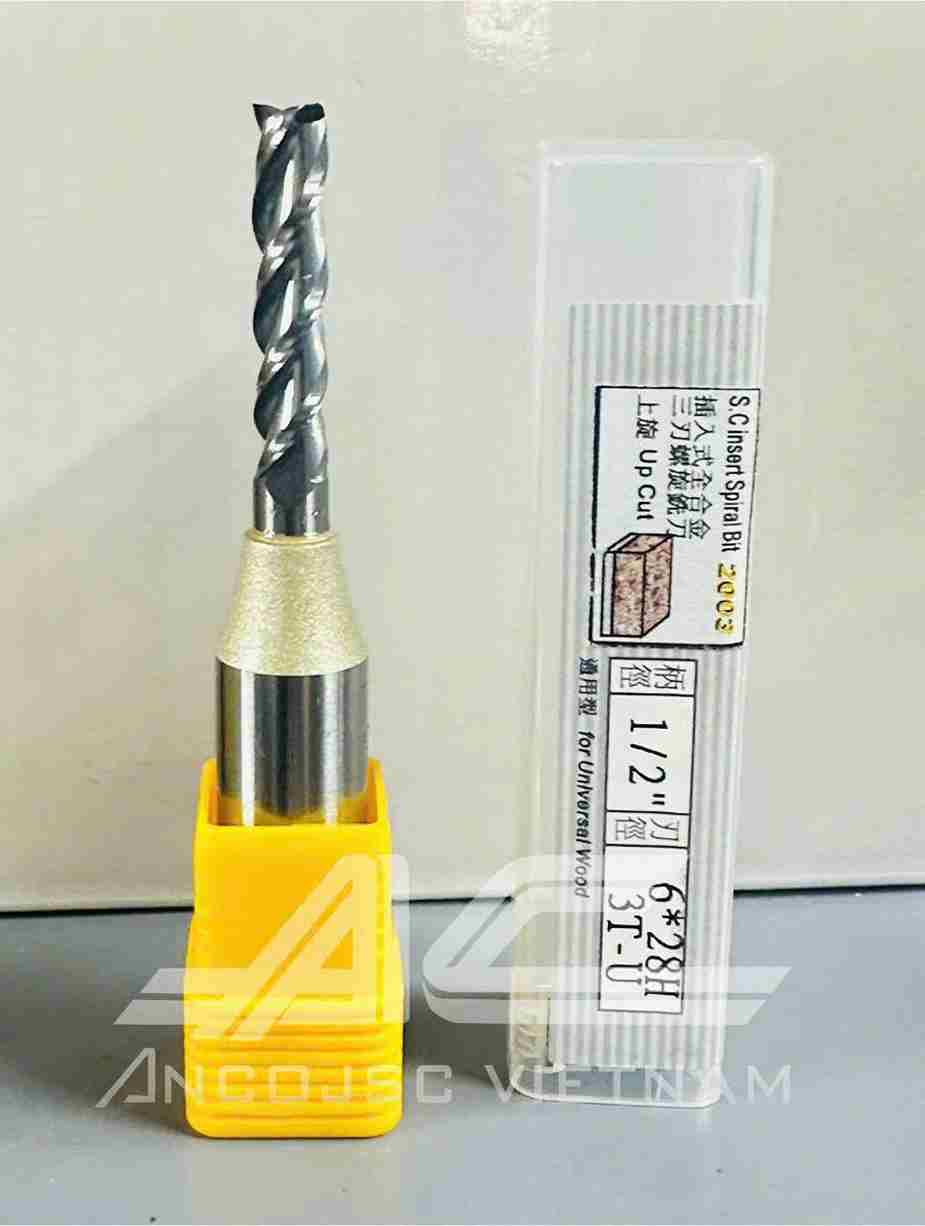

Dao Xoắn 3 Me – Cấu Ttạo, Đặc Điểm & Ứng Dụng

1. Khái niệm về dao xoắn 3 me

Dao xoắn 3 me hay còn được gọi với cái tên dao phay 3 me là một loại dao phay có thiết kế với 3 lưỡi cắt chạy xoắn lượn theo thân dao. Nhờ thiết kế độc đáo này giúp dao có khả năng thoái phoi tốt và tạo ra được đường cắt mượt mà, liên tục và nhanh chóng.

Dao xoắn 3 me là lựa chọn câng bằng giữa hiệu quả thoát phoi và độ bền của dao, thường được ứng dụng trong lĩnh vực gia công với độ chính xác cao.

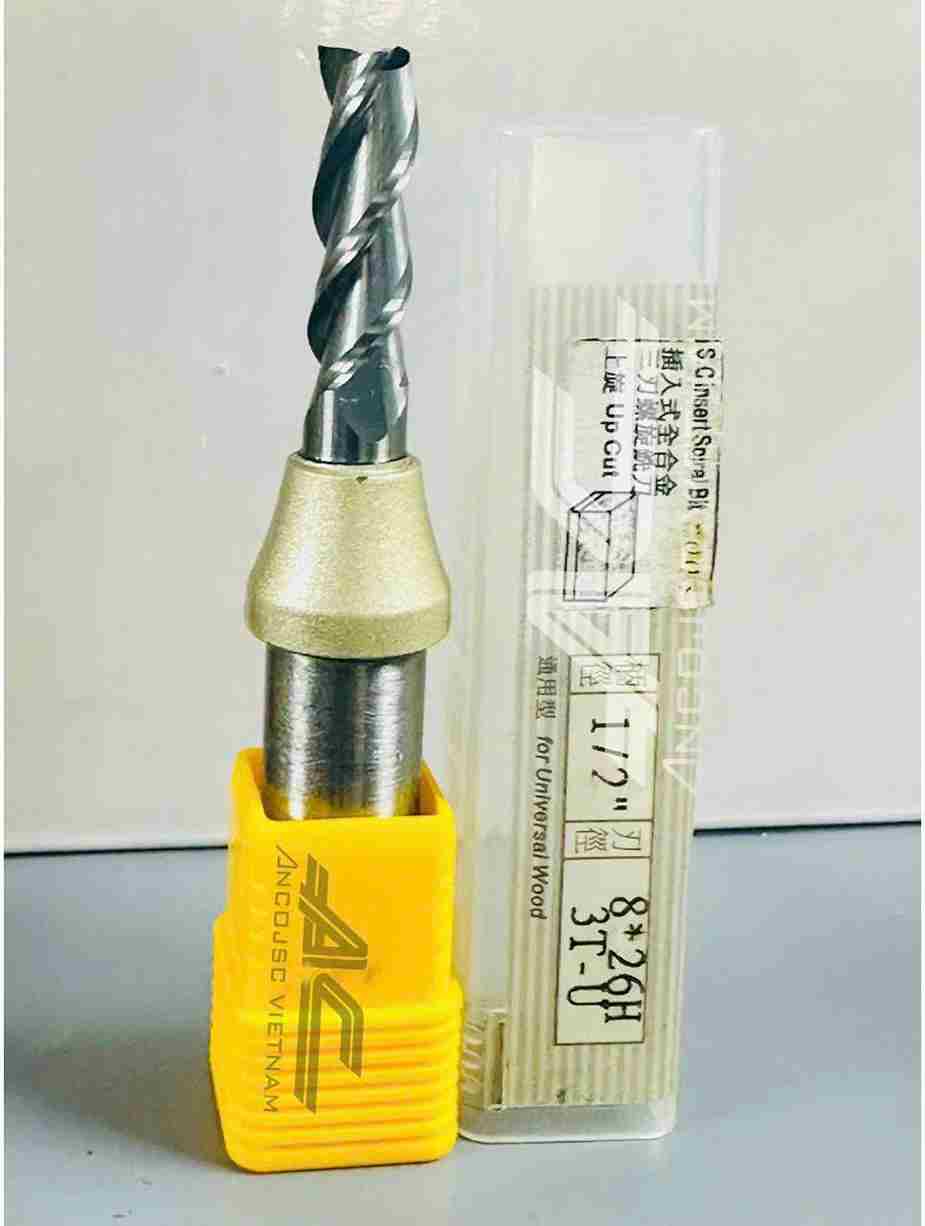

Dao Xoắn 3 Me – Cấu Ttạo, Đặc Điểm & Ứng Dụng

2. Cấu tạo

Cấu tạo cơ bản của dao xoắn 3 me bao gồm các phần chính:

Phần lưỡi cắt (cutting edge): Được cấu tạo với 3 me cắt chạy xoắn đều quanh trục dao, giúp cho dao thực hiện được quá trình cắt liên tục và ít rung động.
Góc xoắn (helix angle): Thường có góc xoắn từ 30° đến 45° tùy theo vật liệu gia công và độ dày vật liệu. Góc xoắn càng lớn thì khả năng thoát phoi càng tốt nhưng sẽ tạo ra lực hướng trục cao hơn.
Phần chuôi dao (shank): Là phần không cắt của dao, thường được kẹp vào đầu kẹp hoặc collet để lắp vào máy cắt. Chuôi dao thường có dạng trụ tròn thon.
Vật liệu chế tạo: Thường được làm từ thép gió (HSS), hợp kim cứng (carbide), một số loại dao sẽ được phủ thêm lớp vật liệu cứng như TiN, TiAlN để giúp tăng độ bền và giảm ma sát.

3. Đặc điểm kỹ thuật và ưu điểm của dao xoắn 3 me

Hiệu quả thoát phoi tốt: Với thiết kế có 3 me cắt và rãnh thoát phoi rộng, loại dao này có khả năng thoát phoi rất nhanh.
Giảm rung và tiếng ồn: Thiết kế các đường xoắn chạy dọc thân dao giúp dao phân bố được đồng đều lực cắt lên các lưỡi me, qua đó làm giảm hiện tượng rung lắc khi sử dụng dao gia công ở tốc độ cao.
Tốc độ cắt và năng suất tốt: Trong quá trình hoạt động, 3 me cắt hoạt động đồng thời giúp doa có thể đạt được tốc độ cắt cao qua đó nâng cao được năng suất cắt mà vẫn giữ được chất lượng sản phẩm.
Độ bền cao: Số me nhiều hơn giúp giảm tải lực lên mỗi me cắt, giúp tăng tuổi thọ dao.

4. Ứng dụng trong thực tế

Dao xoắn 3 me thường được sử dụng phổ biến cho máy gia công CNC và máy phay truyền thống để thực hiện các công việc như:

Phay mặt phẳng, rãnh và bề mặt cong.
Gia công tinh và bán tinh.
Gia công khuôn mẫu: Thường được dùng để tạo các bề mặt cong 3D trong khuôn ép nhựa hoặc khuôn đúc kim loại.
Khoan sơ bộ: Trong một số trường hợp, dao xoắn 3 me có thể được sử dụng như một mũi khoan để tạo lỗ sơ bộ trước khi doa chính xác.

5. Một số lưu ý khi sử dụng

Để giúp dao hoặt động được hiệu quả và có tuổi thọ lâu dài, người sử dụng cần chú ý các vấn đề sau:

Chọn tốc độ cắt và lượng ăn dao phù hợp: Chọn tốc độ cắt phù hợp: Tùy thuộc vào vật liệu gia công và độ dày vật liệu cần điều chỉnh tốc độ cắt vừa phải để tránh làm gãy hoặc mòn dao.
Sử dụng dung dịch làm mát: Đặc biệt quan trọng khi gia công vật liệu khó cắt hoặc khi phay ở tốc độ cao. Giúp giảm ma sát trong quá trình dao hoạt động.
Kiểm tra độ mòn thường xuyên: Sử dụng dao bị mòn sẽ gây sai số trong quá trình cắt và giảm chất lượng sản phẩm.
Chọn đúng loại dao cho từng vật liệu.

6. Kết luận

Dao xoắn 3 me là thành phần không thể thiếu trong việc cắt gọt hiệu quả, mang lại sự cân bằng cao giữa việc thoát phoi tốt và tốc độ nhanh. Với thiết kế đặc biệt, độ bền tốt và hiệu suất hoạt động vượt trội, loại dao này đang dần trở nên phổ biến hơn trong sản xuất công nghiệp quy mô lớn lẫn gia công nhỏ lẻ. Việc sử dụng đúng cách và lựa chọn đúng loại dao xoắn 3 me sẽ giúp xưởng sản xuất nâng cao hiệu quả sản xuất, giảm chi phí và tăng chất lượng cho sản phẩm.

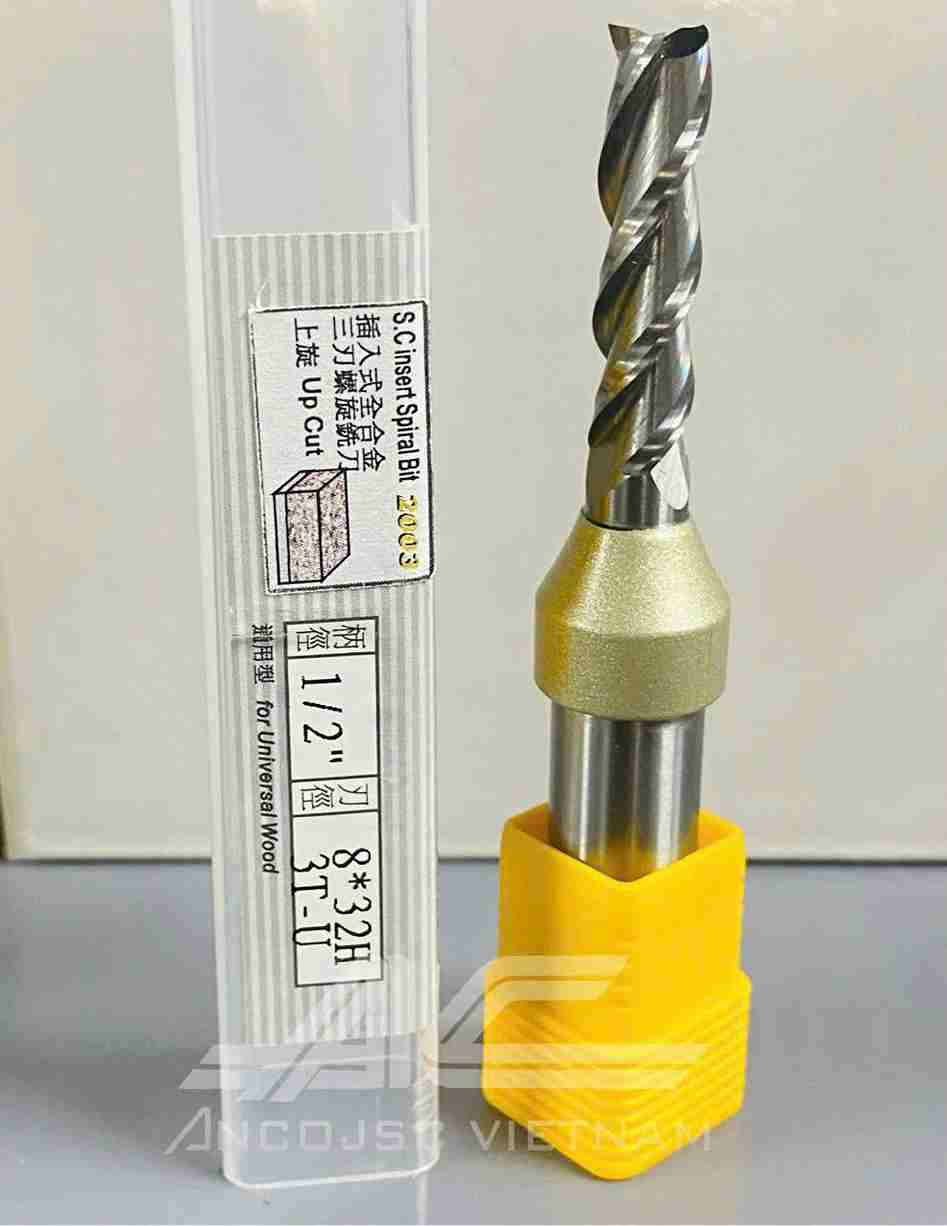

Dao Xoắn 3 Me – Cấu Ttạo, Đặc Điểm & Ứng Dụng
