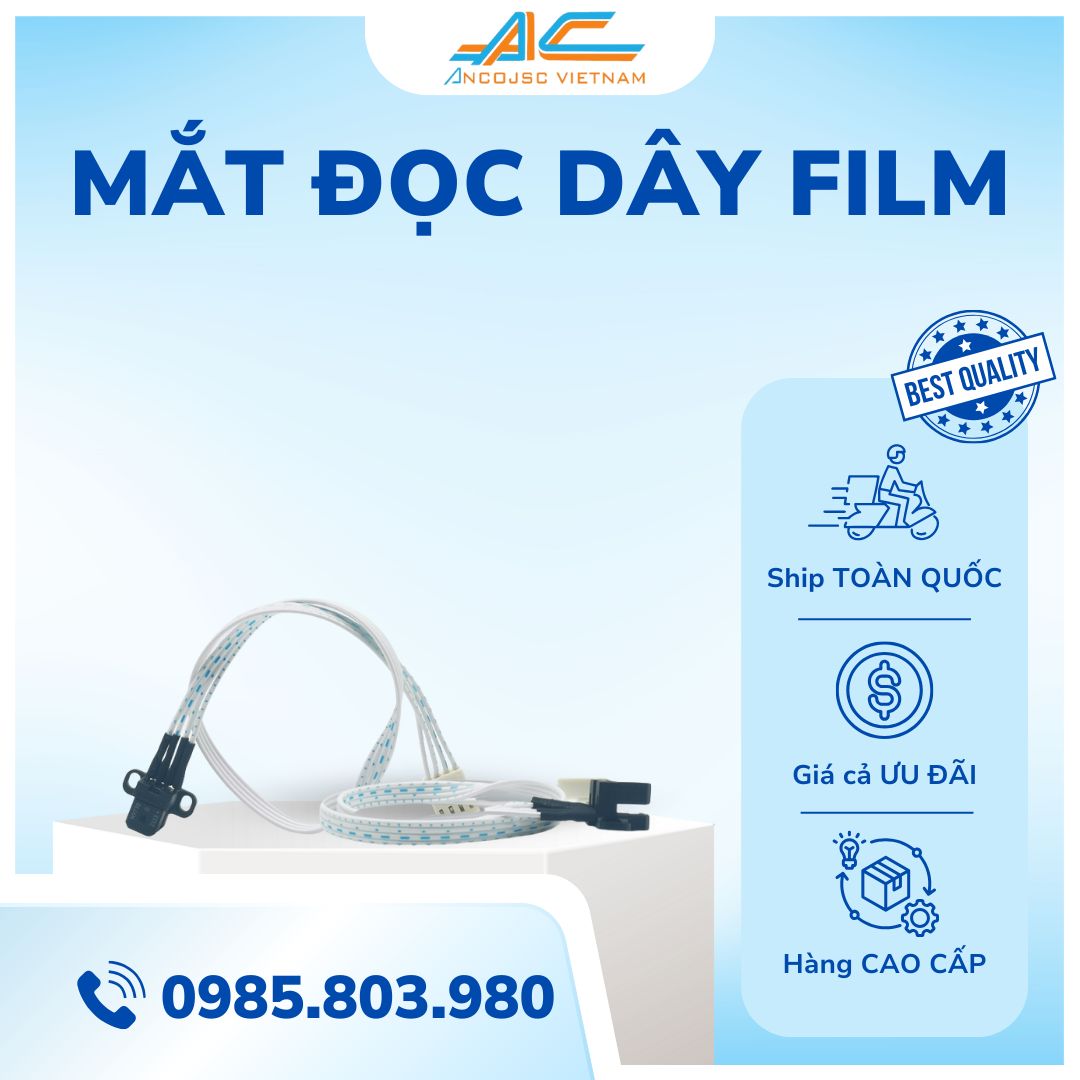

Mắt Đọc Dây Film - 1 Bộ Phận Không Thể Thiếu Trong Dây Chuyền Tự Động Hóa

1. Khái niệm về mắt đọc dây film

Mắt đọc dây film là một loại cảm biến quang học chuyên dụng, được thiết kế để nhận biết các dấu chỉ định hoặc các vạch màu trên bề mặt film, giấy, bao bì. Thiết bị này thường được gắn lên máy in, máy đóng gói tự động, máy cắt,… để xác định được chính xác vị trí cần thực hiện công việc (ví dụ như: cắt đúng vị trí hình ảnh, dán nhãn đúng chỗ,…)

Các vạnh dấu này thường được thiết kế có màu sắc tương phản với nền (thường là màu đen, trắng, đỏ) giúp cho mắt đọc dễ dàng nhận diện và xử lý tín hiệu hơn.

me1baaft20c491e1bb8dc20dc3a2y20phim201-1-1

2. Nguyên lý hoạt động của mắt đọc dây film

Mắt đọc dây film hoạt động dựa trên nguyên lý cảm biến quang học phản xạ hoặc truyền qua:

Cảm biến phản xạ: Sau khi mắt đọc phát ra một chùm ánh sáng (thường là LED đỏ, xanh dương hoặc hồng ngoại), ánh sáng này sẽ phản xạ trở lại từ bề mặt film. Khi gặp vạch dấu có màu tương phản, cường độ ánh sáng phản xạ có sự thay đổi – khi đó cảm biến ghi nhận sự thay đổi và phát tín hiệu điều khiển đến bộ phận xử lý (PLC hoặc bộ điều khiển máy).
Cảm biến xuyên qua (transmission): Bao gồm một đầu phát và một đầu thu ánh sáng đặt đối diện nhau. Khi film chạy qua và vạch dấu xuất hiện, ánh sáng sẽ bị cản trở, giúp cảm biến nhận biết sự thay đổi.

Độ nhạy và tốc độ phản ứng của mắt đọc chính là yếu tố quyết định đến độ chính xác của toàn bộ hệ thống. Các mắt đọc hiện đại ngày nay có thể nhận biết dấu hiệu chỉ trong vài phần nghìn giây và phân biệt được sự khác biệt cực nhỏ về màu sắc, giúp máy vẫn hoạt động ổn định ngay cả khi dây chuyền chạy với tốc độ cao.

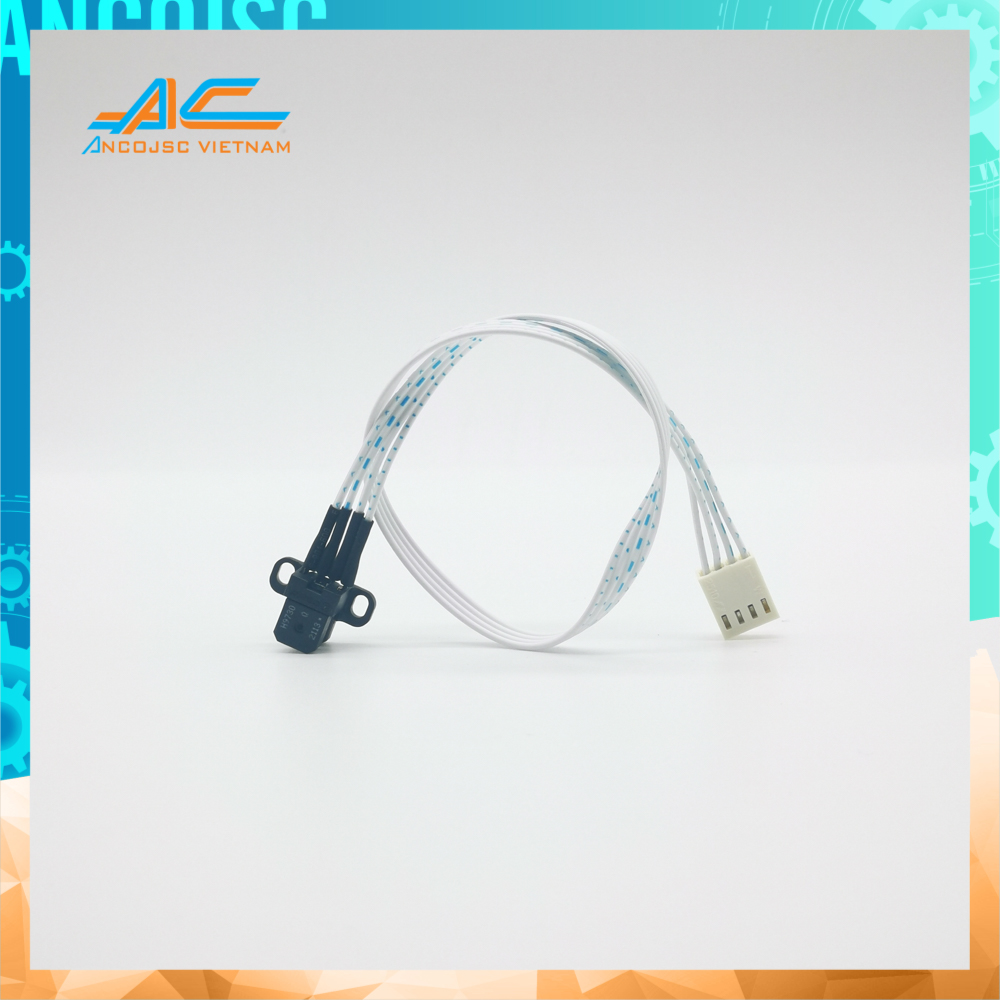

me1baaft20c491e1bb8dc20dc3a2y20phim203-1

3. Cấu tạo và đặc điểm kỹ thuật

Một mắt đọc dây film tiêu chuẩn thường bao gồm:

Nguồn sáng LED: Thường là LED đỏ, LED xanh hoặc hồng ngoại.
Bộ phận thu nhận tín hiệu (photo sensor): Thực hiện chức năng tiếp nhận ánh sáng phản xạ hoặc truyền qua để phát hiện sự thay đổi.
Mạch khuếch đại và xử lý tín hiệu: Giúp phân tích tín hiệu và gửi thông tin đến bộ điều khiển.
Vỏ bảo vệ: Chống bụi, chống rung và nhiệt độ cao trong môi trường công nghiệp.

Thông số kỹ thuật cần lưu ý khi chọn mắt đọc film:

Tần số phản hồi (Response time): Càng nhỏ càng chính xác.
Khoảng cách nhận biết: Phù hợp với loại film và cách bố trí máy móc.
Độ phân giải màu: Quan trọng nếu sử dụng film có màu nền phức tạp.
Kiểu kết nối tín hiệu: NPN, PNP, Analog, hoặc Digital.

4. Ứng dụng của mắt đọc dây film

Mắt đọc dây film được ứng dụng rộng rãi trong nhiều ngành công nghiệp, đặc biệt là:

Máy đóng gói bao bì: Giúp máy đảm bảo được vị trí cắt bao, in date hoặc dán nhãn đúng chỗ.
Máy in cuộn: Giúp đồng bộ hình ảnh in trên từng đoạn cuộn film, tránh bị lệch hình.
Máy dán nhãn tự động: Nhận biết vị trí dán nhãn chính xác, tránh lệch.
Máy cắt cuộn: Thực hiện cắt đúng kích thước và đúng vị trí vạch chỉ định.
Ngành sản xuất dược phẩm và thực phẩm: Đảm bảo sản phẩm được đóng gói chính xác, không lệch thông tin, hình ảnh.

5. Ưu điểm của mắt đọc dây film

Độ chính xác cao: Mắt đọc giúp kiểm soát vị trí thao tác ở mức sai số rất nhỏ.
Tốc độ phản hồi nhanh: Đáp ứng tốt cho các dây chuyền chạy ở tốc độ cao.
Tăng hiệu suất sản xuất: Giảm thiểu sai sót, hạn chế việc dừng máy để điều chỉnh thủ công.
Tiết kiệm chi phí và nhân lực: Tự động hóa hoàn toàn quá trình định vị mà không cần tới sự can thiệp thủ công của người vận hành.

6. Một số lưu ý khi sử dụng và bảo trì mắt đọc film

Lắp đặt đúng khoảng cách: Lắp mắt đọc ở đúng vị trí, không quá xa cũng không quá gần so với dây film.
Tránh ánh sáng môi trường trực tiếp: Để ánh sáng môi trường chiếu vào mắt đọc sẽ làm nhiễu tín hiệu cảm biến.
Vệ sinh định kỳ: Mắt đọc bị bụi bẩn sẽ làm giảm chất lượng làm việc của mắt.
Chọn đúng loại cảm biến cho nền film: Nếu film có chứa nhiều màu sắc hoặc độ bóng cao, nên dùng mắt đọc có khả năng phân biệt màu tốt hơn.

7. Kết luận

Mắt đọc dây film – 1 thiết bị nhỏ nhưng có võ giúp đảm bảo chất lượng làm việc trong các dây chuyền sản xuất tự động. Thiết bị này có vai trò vô cùng quan trọng giúp đảm bảo tính chính xác, sự ổn định và hiệu quả cho quá trình cắt, in ấn, dán nhãn,… Trong bối cảnh công nghệ hóa hiện đại hóa như ngày nay thì việc đầu tư đúng loại mắt đọc chất lượng tốt sẽ giúp doanh nghiệp tối ưu hóa sản xuất và nâng cao chất lượng sản phẩm.
