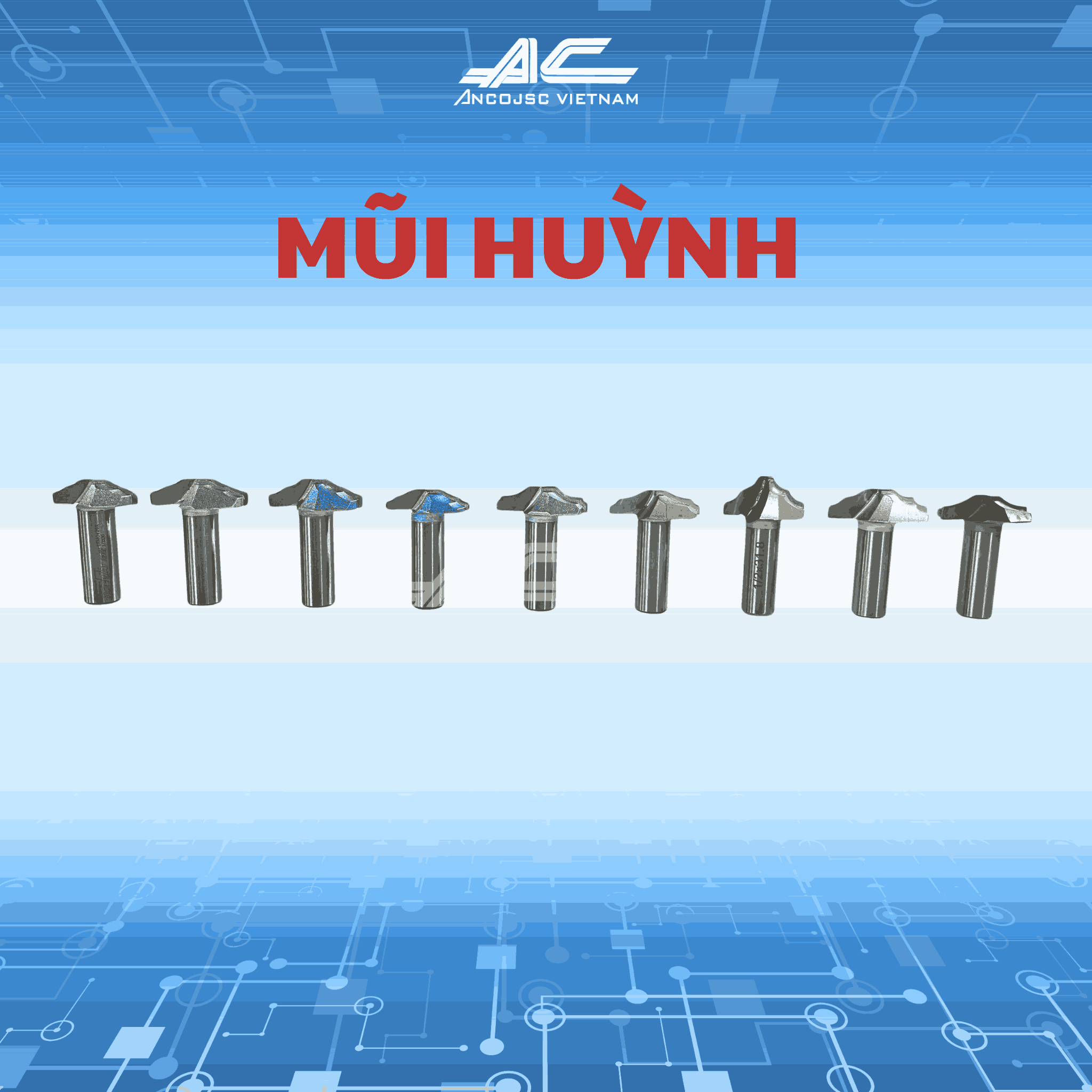

Mũi Huỳnh – 1 Ứng Dụng Trong Gia Công Cơ Khí

Mũi huỳnh là một loại dụng cụ đóng vai trò quan trọng trong việc cắt gọt để tạo hình, gia công và hoàn thiện các chi tiết sản phẩm. Loại mũi này thường được sử dụng phổ biến trong gia công rãnh hoặc định hình các chi tiết kỹ thuật. Đây là công cụ không thể thiếu trong dây chuyền sản xuất hiện đại.

1. Khái niệm về mũi huỳnh

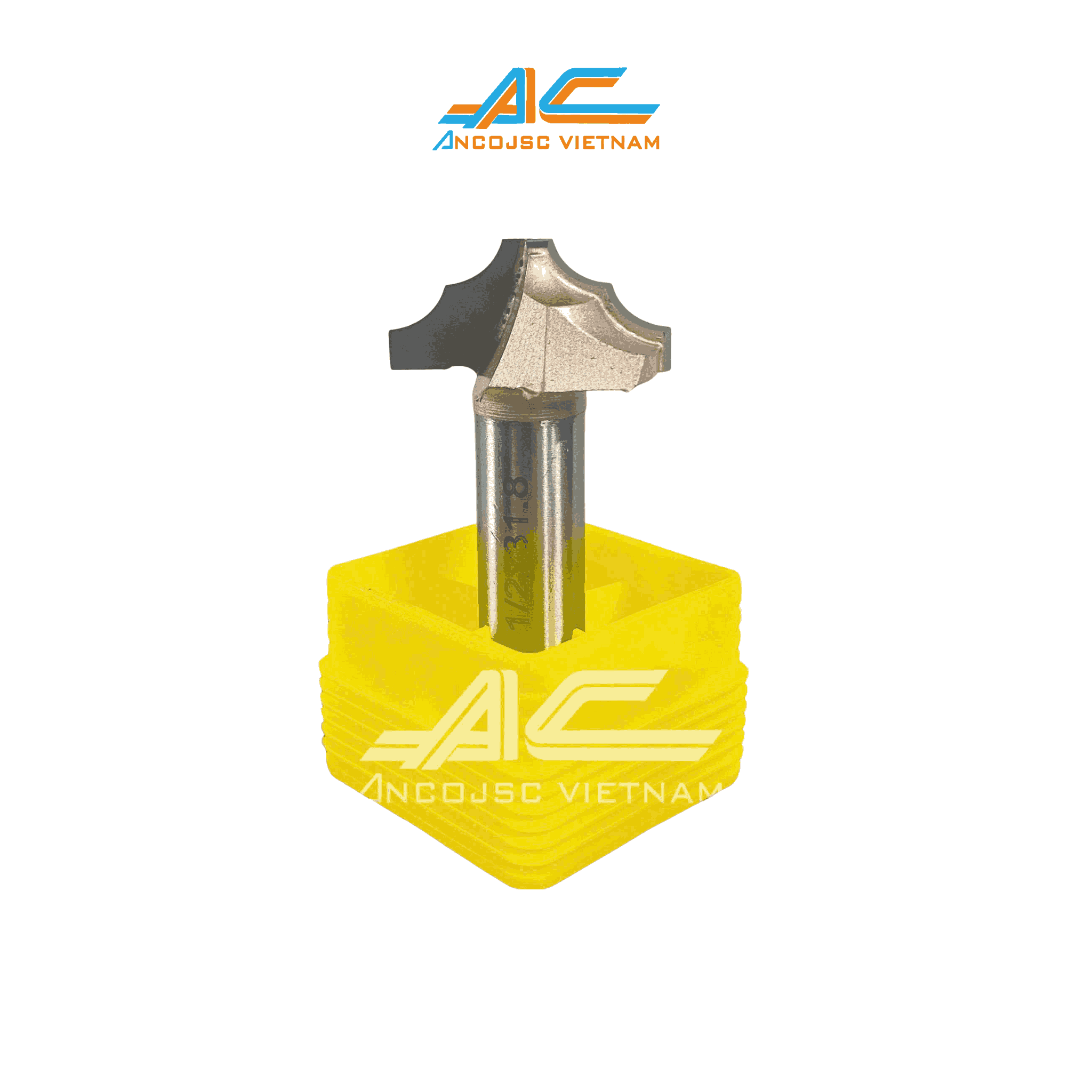

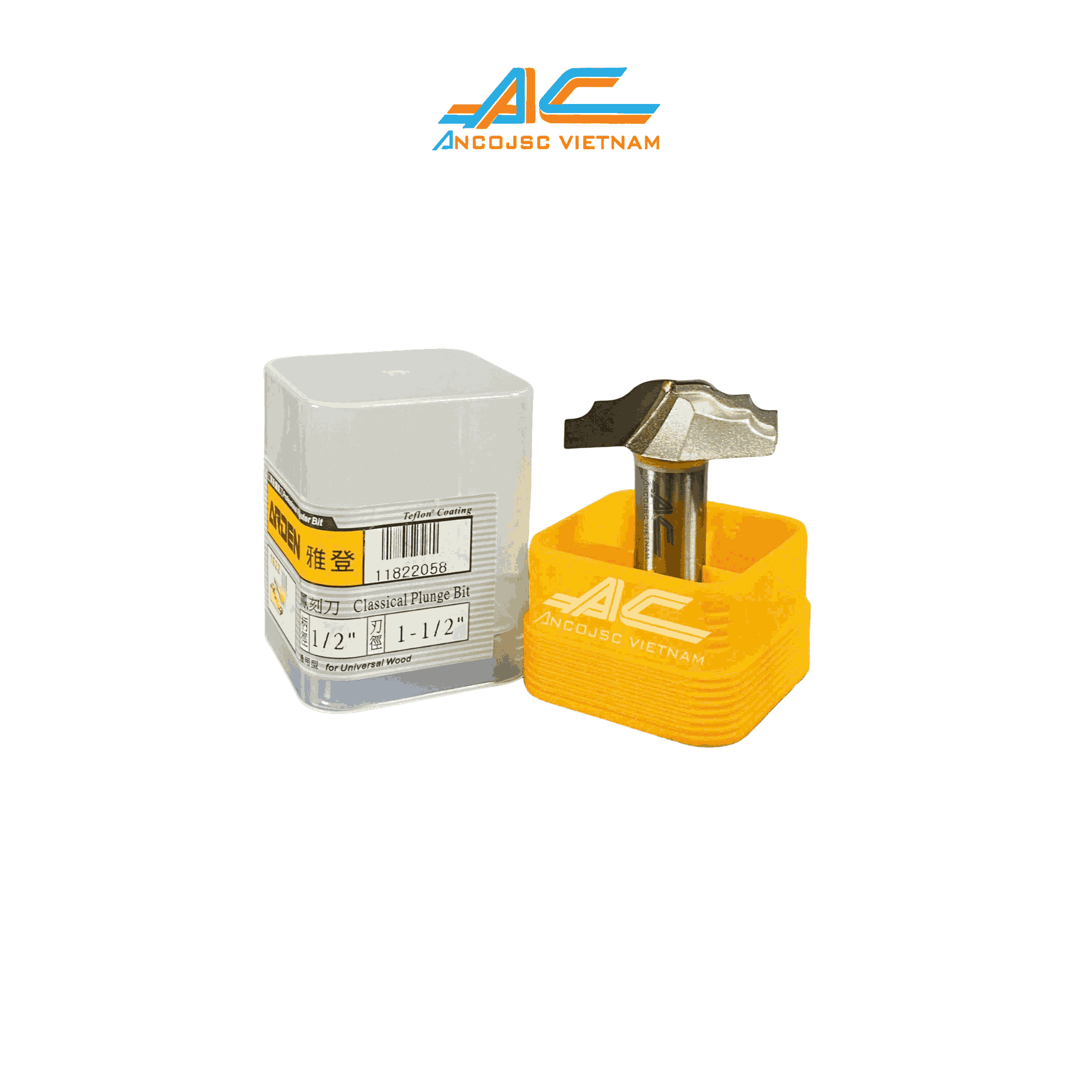

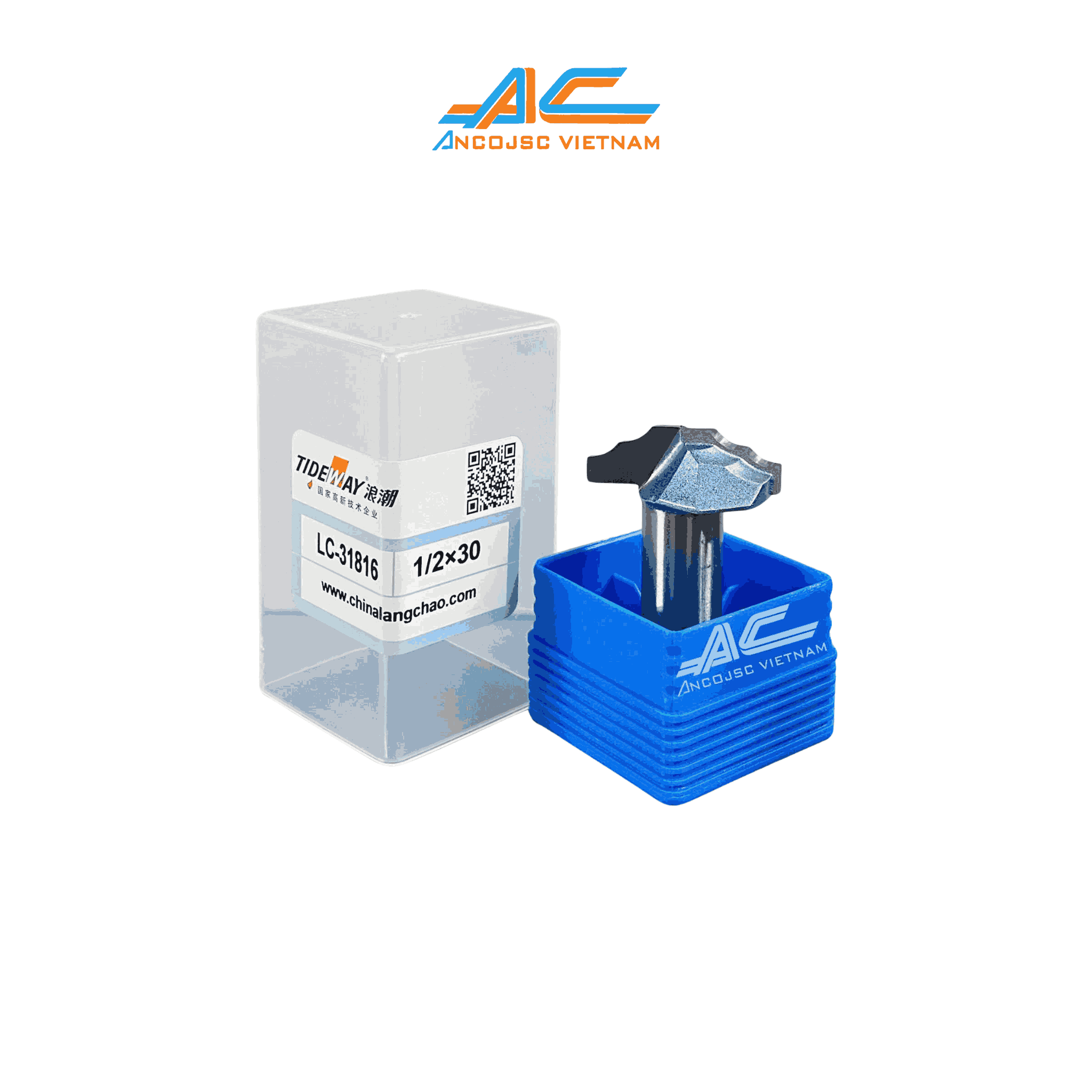

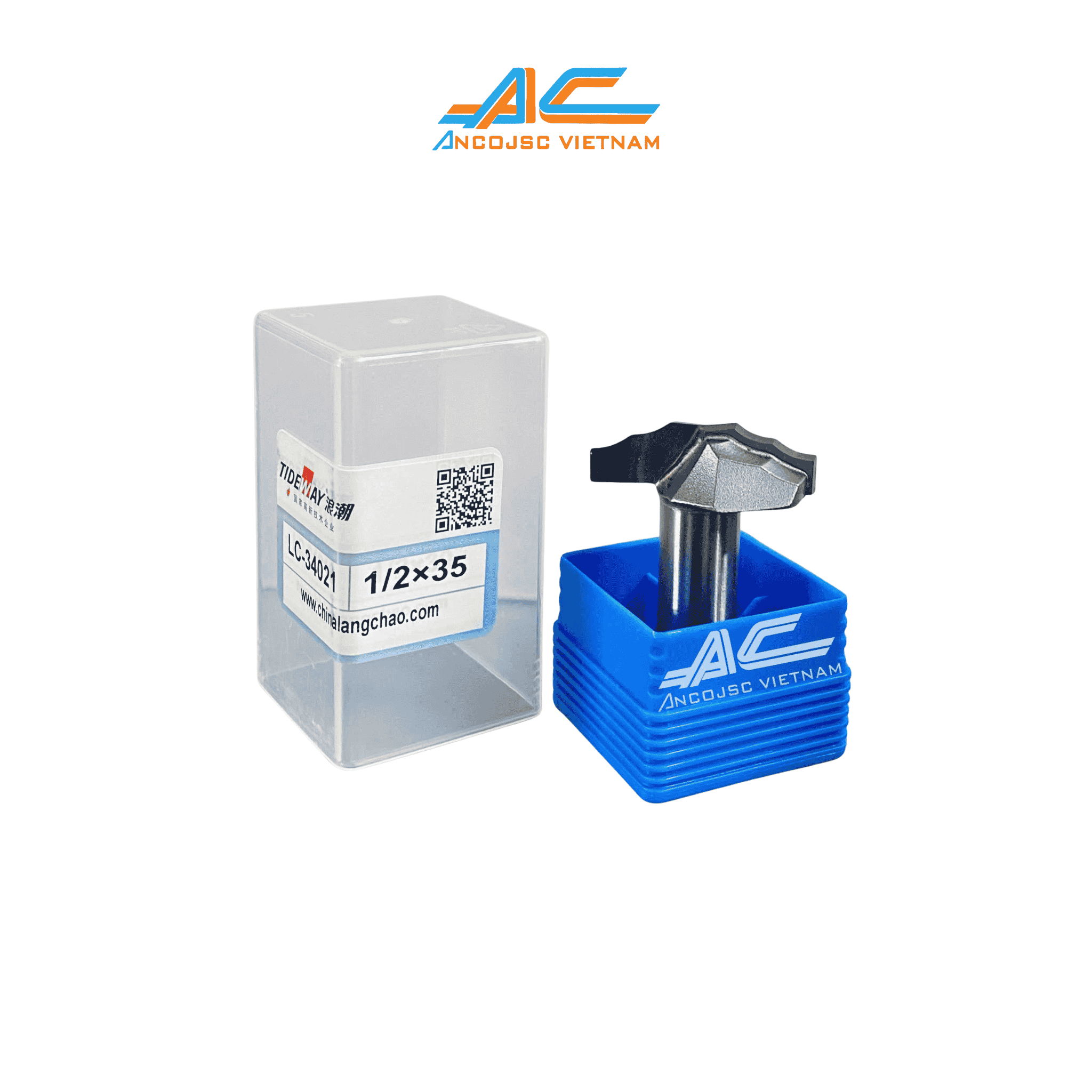

Mũi huỳnh (hay còn có tên gọi khác là “dao huỳnh” hoặc “dao cắt rãnh huỳnh”) là loại dao được dùng để gia công cắt các rãnh huỳnh – một dạng rãnh được tạo với các mục đích kỹ thuật như: tăng tính thẩm mỹ cho sản phẩm, giảm trọng lượng cho các chi tiết, tạo không gian để có thể lắp các chi tiết khác vào hoặc là giúp tạo đường thoát cho phoi vật liệu.

Các rãnh huỳnh thường xuất hiện trong các chi tiết như:

• Vỏ của khuôn nhựa, kim loại
• Bề mặt kết cấu của hộp
• Các chi tiết cơ khí đòi hỏi bề mặt định hình phức tạp

2. Đặc điểm thiết kế

Khác với thiết kế của mũi phay hay các loại dao tiện  thông thường, mũi huỳnh có thiết kế khá đặc biệt để phù hợp với công việc cắt các rãnh có hình dạng phức tạp như hình chữ L, hình chữ T hoặc cắt các rãnh có góc vát bên trong.

• Lưỡi cắt có tiết diện đặc biệt: Lưỡi cắt có thể thiết kế theo dạng hình vuông, hình chữ nhật hoặc hình thang tùy theo chức năng cần gia công.
• Góc cắt nhỏ: Giúp đảm bảo độ chính xác và tránh tạo ra rung động trong quá trình cắt.
• Vật liệu chế tạo: Thường được làm từ thép gió (HSS) hoặc hợp kim cứng (carbide) để tăng đồ bền, tuổi thọ và khả năng chịu mài mòn cao khi dùng để cắt các vật liệu cứng như inox, thép,…

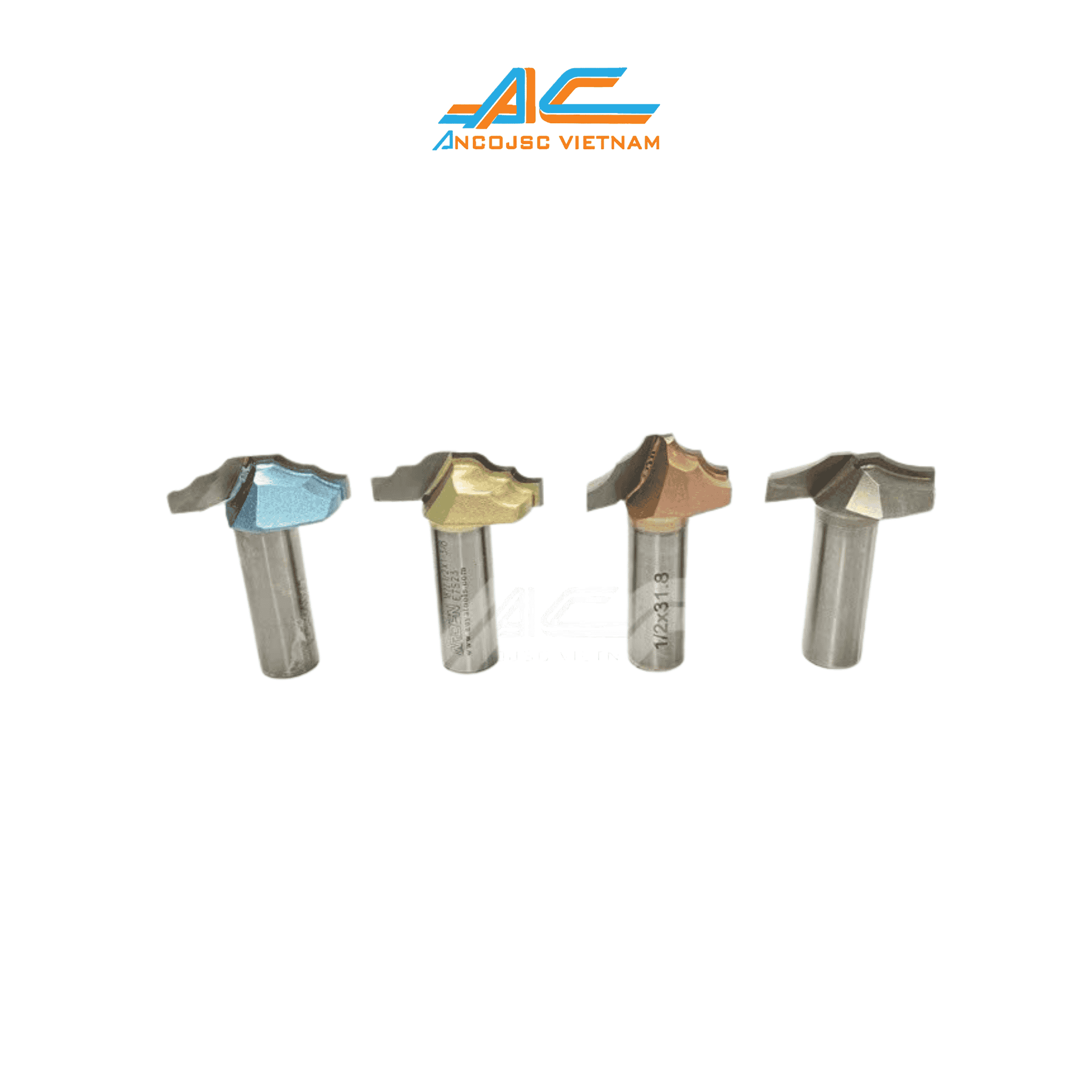

Trong một số lĩnh vực đặc thù yêu cầu mũi cắt có độ bền cao, có khả năng giảm ma suất và hiệu suất cắt tốt, nhà sản xuất sẽ phủ thêm lớp TiN, TiAlN hoặc DLC vào mũi huỳnh.

3. Ứng dụng của mũi huỳnh trong thực tế

Trong thực tế sản xuất, mũi huỳnh được ứng dụng rất rộng rãi trong nhiều công đoạn như:

1. Gia công các rãnh huỳnh trên khuôn ép nhựa, khuôn dập: Đây là ứng dụng phổ biến nhất của rãnh huỳnh, các rãnh huỳnh giúp định hình được sản phẩm, giảm được trọng lượng khuôn và tạo ra thêm không gian cho việc lắp ghép.
2. Gia công rãnh lắp ghép trong chế tạo máy: Thường được sử dụng để tạo các rãnh lắp ghép, giúp các chi tiết được khớp nối với nhau một cách hoàn hảo và chính xác.
3. Gia công chi tiết máy theo yêu cầu đặc biệt: Giúp mài và chế tạo vật liệu theo bản vẽ thiết kế riêng biệt, giúp đáp ứng được các yêu cầu kỹ thuật cụ thể.
4. Tiện rãnh phức tạp trên máy tiện CNC: Đối với các ngành sản xuất đòi hỏi tính chính xác cao như sản xuất linh kiện ô tô, thiết bị y tế, mũi huỳnh là một công cụ chuyên dụng không thể thiếu được sử dụng cho máy tiện CNC trong công đoạn sản xuất.

4. Ưu điểm nổi bật

• Tăng hiệu suất gia công: Với các thiết kế đặc biệt, mũi huỳnh giúp cắt rãnh nhanh và chuẩn xác hơn.
• Giảm thời gian gá đặt: Vì mũi được thiết kế đúng chuẩn loại rãnh cần thiết nên giúp giảm tải việc phải cắt nhiều lần hoặc phải gá lại phôi.
• Tạo bề mặt đẹp và chính xác cao: Giúp tiết kiệm công đoạn mài hoặc hoàn thiện sau cùng.

5. Một số lưu ý khi sử dụng

• Phải chọn đúng hình dạng và kích thước: Không sử dụng sai loại mũi huỳnh hoặc dùng không đúng công dụng dễ làm hỏng phôi hoặc mòn dao nhanh.
• Tốc độ cắt và tiến dao hợp lý: Cần điều chỉnh tốc độ cắt phù hợp và thông số hợp lý để tránh làm mẻ lưỡi hoặc rung dao trong quá trình máy hoạt động.
• Kiểm tra độ cứng và độ mòn định kỳ: Kiểm tra mũi định kỳ, vệ sinh mũi thường xuyên tránh để mũi bị bụi bẩn, dăm gỗ bám vào sẽ làm mài mòn mũi và giảm chất lượng cắt.

6. Kết luận

Mũi huỳnh là loại dụng cụ không thể thiếu trong lĩnh vực gia công rãnh định hình chính xác. Với khả năng tạo hình rãnh nhanh chóng và vô cùng chính xác, loại mũi này đã  trở thành yếu tố quan trọng góp phần lớn vào việc tăng năng suất và chất lượng sản phẩm cơ khí hiện đại.

Việc hiểu rõ công dụng và cách sử dụng của mũi sẽ giúp xưởng sản xuất nâng cao được hiệu quả làm việc và tiết kiệm được chi phí trong quá trình sản xuất.
